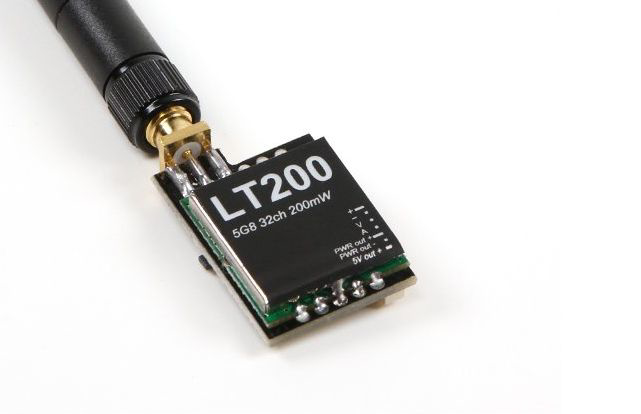

Mini vysílač ELGAE LT200 disponuje dosahem kolem 1000 metrů v otevřeném terénu a je vhodný pro všechny typy FPV modelů.
Mezi hlavní přednosti tohoto setu patří:
vysoce čistý přenos obrazu
malé rozměry a nízká hmotnost, přijímač má pouze 6g (bez antény) a kamera 9g
nízká spotřeba energie

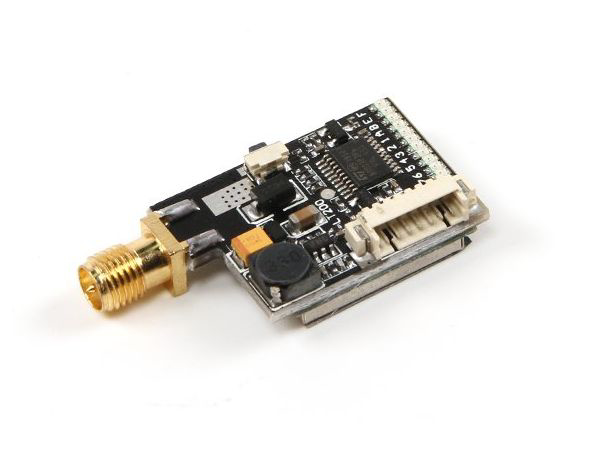

rychlé zapojení a nastavení systému díky mikrospínači a LED
široký rozsah napájení vysílače (2-5S)
Tento vysílač je výbornou volbou také pro malé a lehké modely. Další výhodou je 32 kanálů a jejich snadné nastavení pomocí mikrospínače a stavových LED. Díky většímu počtu kanálů je vysílač maximálně kompatibilní s většinou různých přijímačů a systémů.

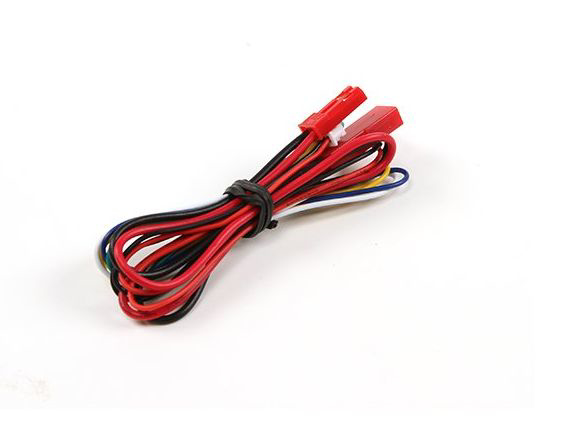

Součástí balení je kompletní kabeláž, kterou stačí zapojit pouze do napájení pomocí mini JST konektorů.
Ideální kombinace pro systémy s vysílačem a přijímačem na 2.4GHz nebo xx Mhz, navzájem se neruší a tím je dosaženo ideálních podmínek jak pro přenos signálu k modelu, tak i přenos AV signálu od modelu.
Doporučuji použít polarizovanou anténu, se kterou dosáhnete dlouhého dosahu a čistého obrazu.
Vysílač přenáší jak video tak i audio signál.
Specifikace vysílače LT200:
Výstupní impedance: 50 Ohm
Výstupní výkon: 23~24dBm
Počet kanálů: 32ch
Provozní napětí: 7~24V DC / 190mA (2~5S baterie)
Provozní teplota: -10~85C
Video bandwidth: 0~8.0MHz
Audio frequency: 6.5MHz
Video input level: 0.8~1.2Vp-p
Video input impedance: 75 Ohm
Audio input level: 0.5~2.0Vp-p
Audio input impedance: 10K/Ohm
Váha: 7g
Konektor pro anténu: RP-SMA
Rozměry: 38x22.5x6mm
Napájecí výstupní napětí z vysílače pro kameru je 5V (max. proud pro kameru je 60mA) nebo přímé z akumulátoru.
Používané kanály:
5.8G : 5645-5945MHz (32ch)
FR1 (A) 5865,5845,5825,5805,5785,5765,5745,5725
FR2 (B) 5733,5752,5771,5790,5809,5828,5847,5866
FR3 (C) 5707,5685,5665,5645,5885,5905,5925,5945
FR4 (D) 5740,5760,5780,5800,5820,5840,5860,5880
Vysílač je kompatibilní se všemi typy běžných FPV přijímačů a brýlí typu Quanum, FatShark apod.
Před zapojením vysílače k napájení je nutné správně připojit anténu k vysílači, pokud nebude anténa připojena, tak dojde k nevratnému poškození vysílače, na tuto závadu se nevztahuje záruka.
