Vlastnosti:

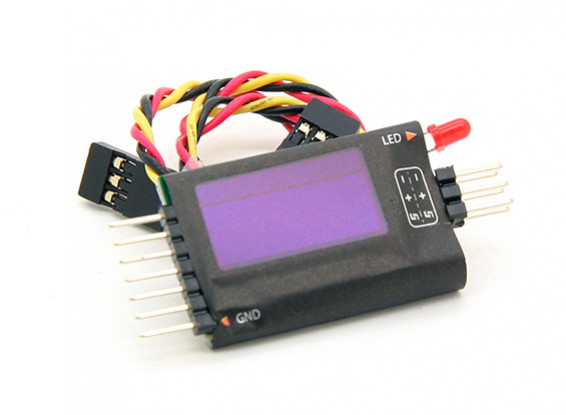

OLED displej pro okamžitý přehled o baterii
měření celkového napětí i samotných článků
S.Port
Specifikace:
rozhraní: S.Port ID 02
rozměry: 55 mm × 23 mm × 6 mm
hmotnost: 6 g
rozsah měření: 2S až 6S (6 až 25 V)
spotřeba: 25 mA @ 5 V
přesnost zobrazování: 0.01 V
přesnost detekce: 0.05 V
teplota: 10-70 °C
rozlišení OLED: 128 × 64 OLED displej
kompatibilita s telemtrickými přijímači, které mají S.port jako série X (např. X8R, X6R) a série S (např. S8R, S6R)
S.Port je průchozí a jeho adresa ID je 02. Adresa můze být změněna měničem ID pro serva.
Dva FLVSS připojené k S.Portu mohou měrit až 12S.
Statusy LED
LED | připojen S.Port | připojena baterie |
velmi rychlé blikání (100 ms) | ne | ne |
rychlé blikání (200 ms) | ne | ano |
rychlé blikání (200 ms) | ano | ne |
pomalé blikání (500 ms) | ano | ano |

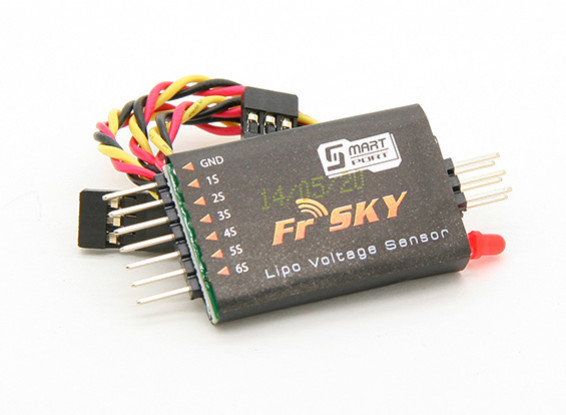

Baterii je třeba zapojit balančním konektorem tak, aby mínus baterie bylo zapojeno na vstup GND. Senzor pak sám detekuje počet článků a zjištěné údaje začne zobrazovat na displeji. Všechny údaje vysílá také přes telemetrii.
S.Port se připojí dodávaným káblíkem nebo bežným 3pinovým káblíkem do S.Port konektoru přijímače nebo jiného senzoru. Je třeba dbát správného zapojení S, + a -.
