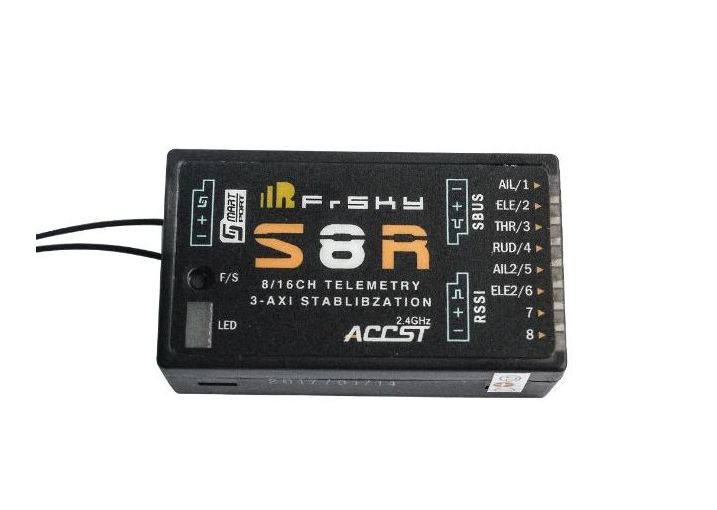

Stabilizátor a přijmač FrSky S8R 8ch / 16ch pro modely letadel včetně telemetrie

Stabilizační jednotka S8R poskytuje uživateli volbu mezi normálním 8 / 16 kanálovým přijímačem a nebo přijímačem se stabilizací. K dispozici jsou dva stabilizační režimy (SAS a autolevel) a dva akrobatické prvky (nožák a svíčka), které lze ovládat kanály za letu. Autolevel ocení hlavně začínající modeláři.
SKU: S8R
Delivery date: 5 days
Manufacturer: FrSky
1189.00 Kč incl tax
AVL: 1 in stock
Ship to
*
*
Shipping Method
Name
Estimated Delivery
Price
No shipping options

Stabilizační režimy:

SAS - tato funkce kompenzuje externí vlivy jako poryvy větru a díky gyroskopu je vyrovnává
Autolevel - režim autolevel vyrovnává letoun do vodorovné polohy
Nožák - režim přivede letoun do nožáku
Svíčka - tento režim pověsí letoun na vrtuli

Vlastnosti:
osmikanálový přijímač
vestavěný tříosý gyroskop a tříosý akcelerometr
RSSI výstup PWM (0–3,3 V)
vestavěný senzor napětí baterie RxBat
S.Port
SBUS

Specifikace:
název modelu: S8R (osmikanálový přijímač s vestavěným tříosým gyrem a tříosým akcelerometrem)
rozměry: 46,47 mm × 26,78 mm × 14,12 mm (d × š × h)
hmotnost: 14 g
antény: prutové, 150 mm
antény připojené konektory: ano, Ipex4
počet kanálů: 8 (1–8 kanálů od konvenčních kanálových výstupů)
RSSI výstup: napěťový výstup PWM (0–3,3), 100 Hz, 1500 ± 500 μs
provozní rozsah napětí: 4–10 V
provozní proud: 120 mA @ 5 V
S.Port: ano
SBUS: ano
měření napětí na pinech: ano, RxBat
analogový port: ne
dosah: plný rozsah
rozsah měření gyro: ± 2 000 dps
rozsah měření akcelerometru: ± 4 g
možnost aktualizace firmwaru
kompatibilita: S8R-EU pracuje pouze s FrSky Horus X12S a Taranis X9D Plus / Taranis-E / XJT v režimu D16-LBT




Párování
Vysílač přivedeme do režimu párování. Zmáčkneme se a držíme tlačítko F/S, přivedeme napájení, počkáme 2-4 s. Úspěšné párování je doprovázeno svitem zelené LED a červená bliká. Odpojíme napájení a pustíme tlačítko. Pokud se nedaří, zkuste proces opakovat, ale zvětšete prostor mezi vysílačem a přijímačem na 1-2 m.

LED indikace

Zelená LED

Červená LED

Status

svítí

bliká

párování

bliká

nesvítí

běžný provoz

nesvítí

bliká

ztracený signál

Žlutá LED

Status

svítí

hodnoty akcelerometru mimo limity – nutná kalibrace

nesvítí

hodnoty akcelerometru v pořádku

bliká

kalibrace pozice dokončena

Modrá LED

Status

svítí

probíhá interní test

nesvítí

interní test dokončen

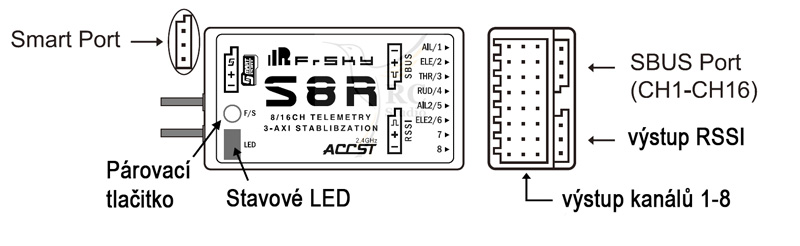

Osmikanálový přijímač

Pokud je funkce stabilizace vypnutá, chová se S8R jako transparentní osmikanálový přijímač.

Pořadí fyzických kanálů:

Označení na S8R

Kanál bez stabilizace

Kanál pro stabilizaci

Ail/1

1

Křidélka

Ele/2

2

Výškovka

THR/3

3

Plyn

RUD/4

4

Směrovka

Ail2/5

5

Křidélka 2

Ele2/6

6

Výškovka 2

7

7

není

8

8

není

Pořadí ovládacích kanálů:

Funkce

Kanál

Zisk gyra

9

Letové režimy

10 a 11

Self-check

12
