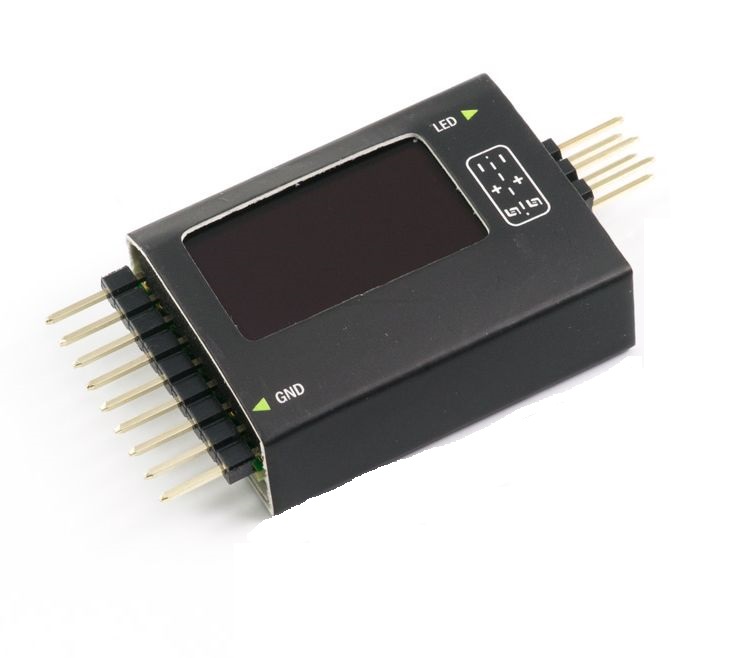

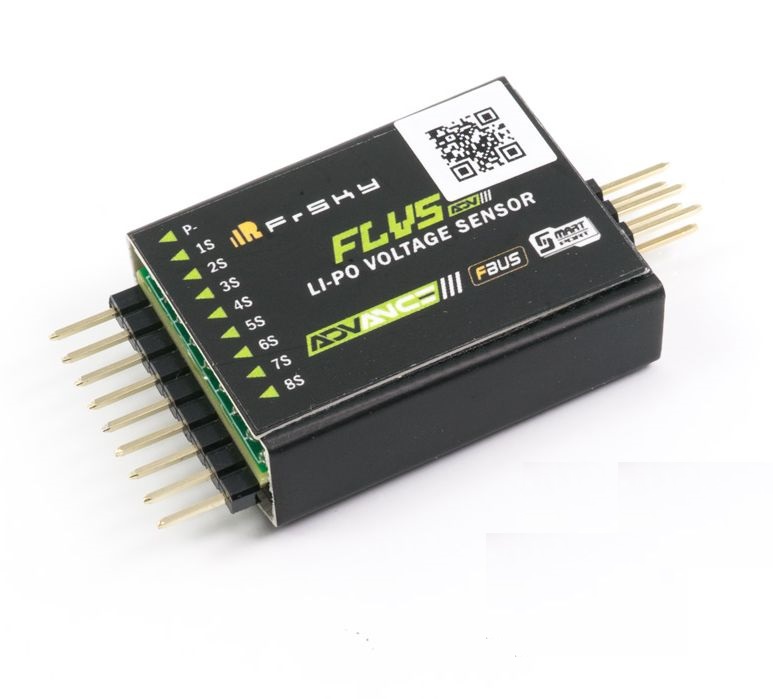

Vlastnosti:
miniaturní rozměry
měření celkového napětí i samotných článků
S.Port i FBUS
Nová verze je pro až 8S Li-Po.
OLED - 128x64
Specifikace:
rozhraní: S.Port ID 02
rozměry: 55 mm × 23 mm × 6 mm
hmotnost: 6g
rozsah měření: 2 S až 8 S
spotřeba: 10 mA @ 5 V
přesnost detekce: 0.02 V
teplota: -10 ~60 °C
kompatibilita s telemetrickými přijímači, které mají S.port a FBUS
balení obsahuje: senzor, připojovací káblík
Baterii je třeba zapojit balančním konektorem tak, aby minus baterie byla zapojena na vstup GND. Senzor pak sám detekuje počet článků. Všechny údaje vysílá také přes telemetrii.
S.Port se připojí dodávaným káblíkem nebo bežným 3pinovým káblíkem do S.Port konektoru přijímače nebo jiného senzoru. Je však třeba dbát správného zapojení S, + a -.
S.Port je průchozí a jeho adresa ID je 02. Adresa můze být změněna měničem ID pro serva.
Statusy LED
LED | připojení S.portu | připojený port baterie |
velmi rychlé blikání (100 ms) | ne | ne |
rychlé blikání (200 ms) | ne | ano |
rychlé blikání (200 ms) | ano | ne |
pomalé blikání (500 ms) | ano | ano
|
