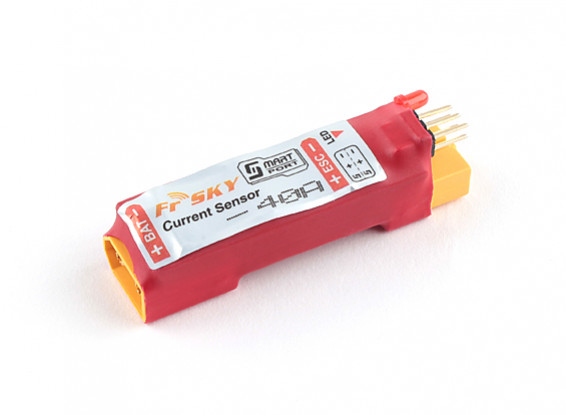

FrSky 40A Current Sensor w/Smart Port - ampérmetr
Snímač měří protékající proud A, spotřebovanou energii v mAh a výkon W.
Snímač je určen pro nové přijímače X8R / X6R / X4R apod. Snímač lze snadno připojit přes nový Smart port přímo do přijímače řady XxR nebo lze připojit do dalšího snímače s podporou Smart portu a řadit tak snímače za sebe.
Specifikace:
Rozměry: 61 x 17 x 13mm
Váha : 17g
Rozsah měření: 0~40A
Maximální proud: 40A
Vlastní spotřeba: 25mA@5V
Maximální napětí z baterie: 6S (Li-Po)

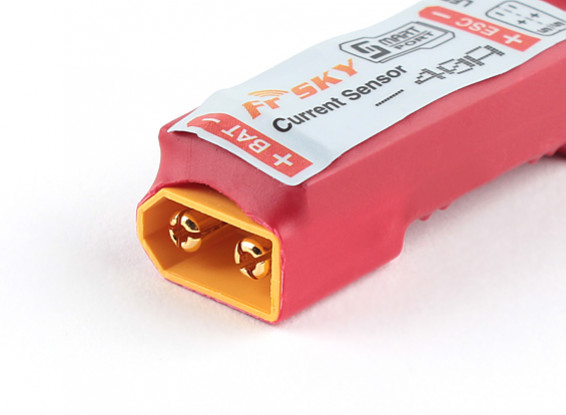

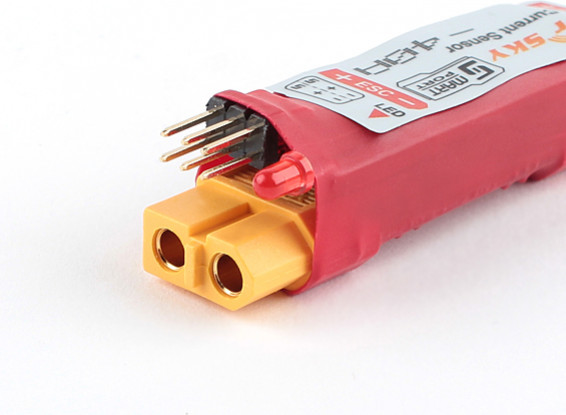

Konektory XT60 pro zapojení mezi napájecí baterii a regulátor ESC
Package Included:
1 x FrSky Current Ampere Sensor 40A With Smart Port
Senzor se zapojuje mezi baterii a ESC pomocí konektorů XT60. Pracuje pouze s X serií přímačů. S.Port je průchozí a jeho adresa ID je 03. Adresa můze být změněna měničem ID pro serva.
Statusy LED
LED | připojen S.port | připojena baterie |
velmi rychlé blikání (100 ms) | ne | ne |
rychlé blikání (200 ms) | ne | ano |
rychlé blikání (200 ms) | ano | ne |
pomalé blikání (500 ms) | ano | nno |
Baterii je třeba zapojit pomocí XT60 konektorů. Je třeba dbát na polaritu.

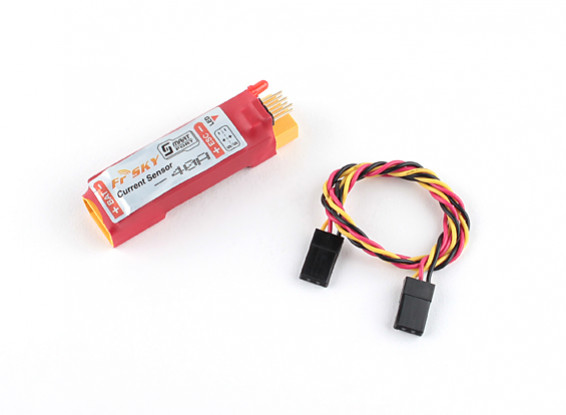

S.Port se připojí dodávaným káblíkem nebo bežným 3pinovým káblíkem, a to k S.Port konektoru přijímače nebo jiného senzoru.
Je třeba dbát správného zapojení S, + a -.
